輸入
XLR 話筒/ 線路輸入：平衡，(GLD‐80 和音頻機架上的所有XLR)
話筒/ 線路前級放大器：可完全調用
輸入靈敏度：‐60 to +15dBu
模擬增益：+5 到 +60dB，1dB 步長
定值衰減：-20dB
最大輸入電平：+32dBu
輸入阻抗：>4kΩ ( 定值衰減關閉), >10kΩ ( 定值衰減打開)
話筒/ 線路通道噪音：20‐20kHz，直接輸出 @ 非平衡輸出
話筒等效輸入噪聲： ‐127dB，150Ω 聲源
整體增益 ( 定值衰減打開)： ‐90dBu
低音增益 (5dB, 定值衰減關閉)： ‐93dBu
中音增益 (30dB, 定值衰減關閉)： ‐89dBu
話筒/ 線路 通道THD+N： 20‐20kHz，直接輸出 @ 非平衡輸出
整體增益 ( 定值衰減打開)： 0.005%‐86dBu @ 1kHz，0dBu 輸出
低音增益 (5dB, 定值衰減關閉)： 0.003%‐89dBu @ 1kHz，0dBu 輸出
中音增益 (30dB, 定值衰減關閉)： 0.004%‐88dBu @ 1kHz，0dBu 輸出
RCA 線路輸入：非平衡 (GLD‐80)
輸入靈敏度：‐24 to +24dBu，標稱0dBu
微調：+/‐24dB，可調用
最大輸入電平：+18dBu
輸入阻抗：>10kΩ
RCA 通道噪音：‐92dBu 20‐20kHz
RCA 通道THD+N： 0.0035%‐90dBu @ 1kHz，0dBu 輸出
輸出
XLR 輸出：平衡，繼電保護
輸出阻抗：<75Ω
標稱輸出：+4dBu = 0dB 儀表讀數
最大輸出電平：+22dBu
殘余輸出噪聲：‐91dBu ( 靜音，20‐20kHz)
RCA 線路輸出：平衡，繼電保護
輸出阻抗：<75Ω
標稱輸出：0dBu = 0dB 儀表讀數
最大輸出電平：+18dBu
殘余輸出噪聲：‐94dBu ( 靜音，20‐20kHz)
數字輸出：48kHz 采樣率
SPDIF ：RCA, 600mV，同軸終端輸入 75Ω
AES3 2 通道XLR 輸出：XLR，2.5Vpp 平衡終端110 Ω
系統
測量的平衡XLR 在 XLR 輸出，20‐20kHz，最小增益 定值衰減關閉
動態范圍：112dB
系統信噪比：‐90dB
頻率響應：0/‐0.25dB @ 20Hz，0/‐0.5dB @ 20kHz
系統峰值電平THD+N： 0.0055% ‐68dBu @ +17dBu 輸出，1kHz
系統線路電平THD+ N: 0.0022%, ‐84dBu @ +9dBu 輸出 1kHz
余量:+18dB
內部工作電平:0dBu
dBFS 校準:+18dBu = 0dBFS (+22dBu 在XLR 輸出)
儀表校準:0dB meter = ‐18dBFS (+4dBu 在XLR 輸出)
儀表峰值k:指示 ‐3dBFS (+19dBu 在XLR 輸出)
儀表類型e:快速 ( 峰值) 響應
采樣率:48kHz +/‐100PPM
ADC:24‐bit Delta‐Sigma
DAC:24‐bit Delta‐Sigma
延時:1.49ms (GLD‐80 本地XLR 到 XLR 輸出)
0.68ms (GLD‐80 本地 XLR 到 數字輸出)
USB 播放:2 通道，WAV, FLAC 44.1/48kHz
USB 錄音:2 通道，48kHz / 16bit ‐ WAV
I/O 端口:64 通道 雙向
卡選項:A&H ACE, MADI, Dante, ES, Waves, MMO
操作溫度:0攝氏度到35攝氏度(32華氏度到95 華氏度)
控制
觸控屏:8.4" TFT，800x600 分辨率
推子:100mm 機動
GLD‐80 推子條：2 庫(12,8)，4 Layers = 80 x strips

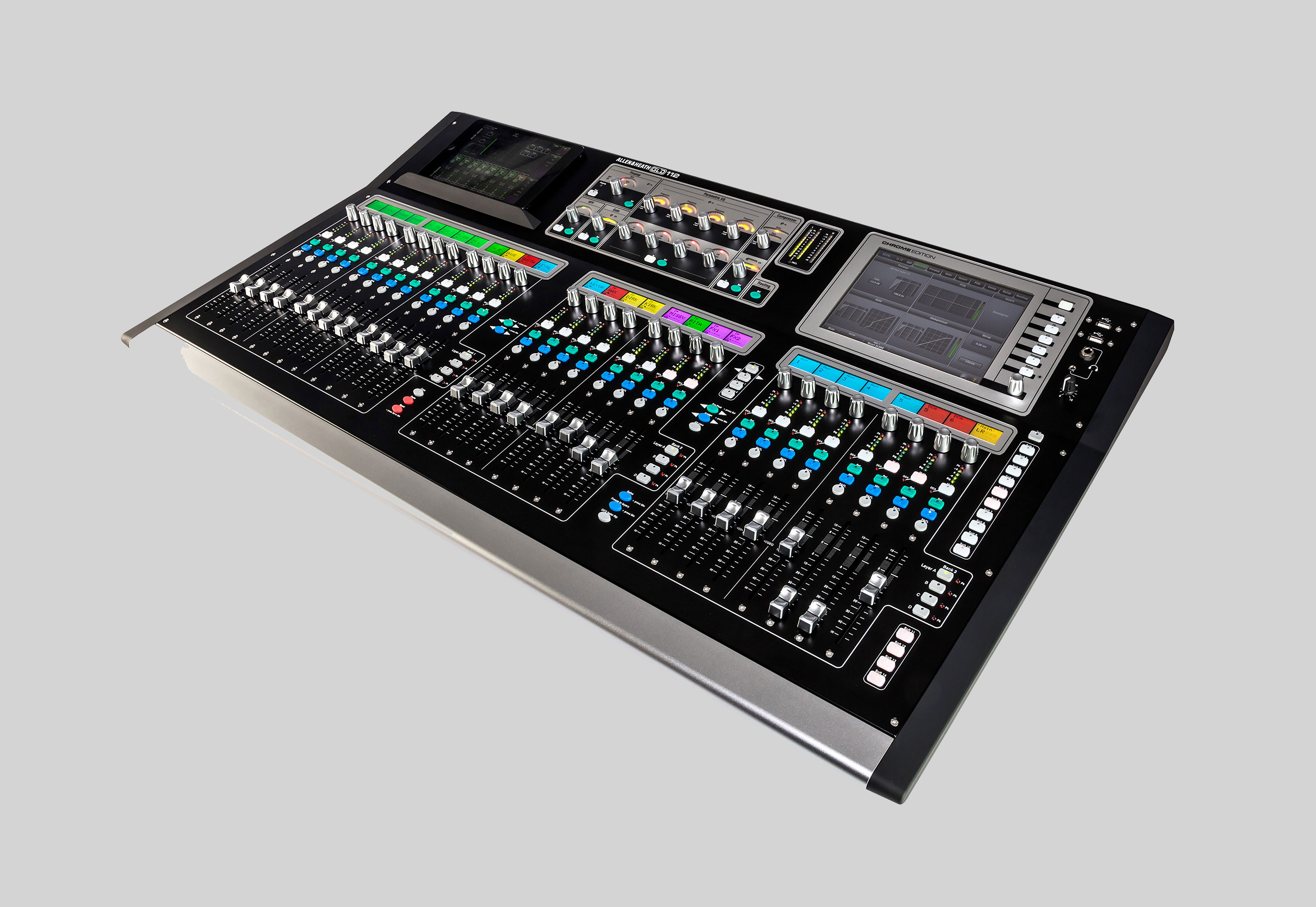

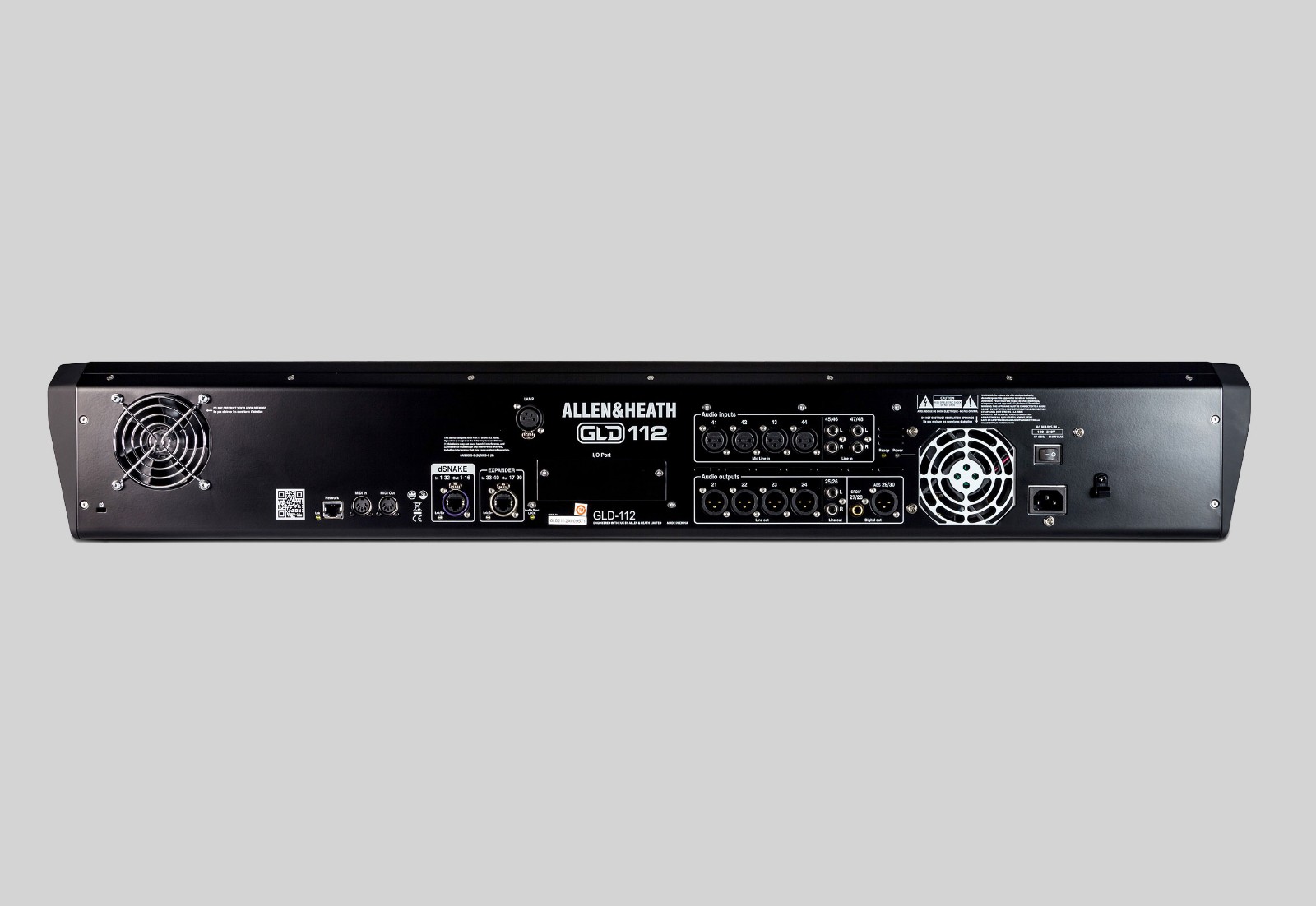

GLD‐112 推子條：3 庫(12,8,8)，4 Layers = 112 x strips
推子條顯示：每個推子條上帶LCD，可分配的背光顏色
軟鍵：10 個，可分配
MIDI： MIDI 輸入和輸出
網絡： TCP/IP 以太網
效果處理
內置效果：8 x RackFX 引擎
類型：混響，延時，調制器，次諧波，變調，旋轉音箱，嘶音消除器
模式：發送> 返回，插入，菊鏈效果
效果“捷徑”返回通道
8 個立體聲專用返回：為混音增加多達56 個聲源
控制：推子，聲像，靜音，路由到編組，輔助，效果，主混音
效果返回PEQ 和輸入通道 PEQ 一樣
輸入處理
48 個處理通道：單聲道 = 1‐44，立體聲 = 45/46, 47/48
微調：+/‐24dB 數字微調
極性：正常/ 反轉
高通濾波器：12dB/ 倍頻程 20Hz – 2kHz
插入：分配到任何插口，In/Out, +4dBu/‐10dBV 電平
延時：高達 85ms，旁路開關
輸入全局設置‐毫秒，英尺，儀表，采樣
門限
側鏈“”自鍵，In/Out，選擇“l(fā)isten”
側鏈低切濾波器：12dB/ 倍頻程，頻率20Hz – 5kHz
側鏈高切濾波器：12dB/ 倍頻程，頻率120Hz – 20kHz
閾值：‐72dBu 到 +12dBu
深度：0 到 60 dB
啟動：50us 到 300ms
保持：10ms 到 5s
釋放：10ms 到 1s
PEQ（參數均衡器）
類型：4‐波段 完全參數，+/‐15dB
頻率范圍：輸入全局設定= 20‐20kHz 或者 “模擬”
模擬范圍：20‐200Hz，35‐1kHz，500‐15kHz，2k‐20kHz
Band 1： 可選的低頻擱架式，Bell，高通
Band 2： Bell
Band 3： Bell
Band 4： 可選的高頻擱架式，Bell，低通
Bell 寬度：非常量 Q，變亮，1.5 到 1/9th 倍頻程
擱架類型：經典的巴克森德爾
高通，低通濾波器：12dB/ 倍頻程
壓縮器
側鏈：自鍵，In/Out，選擇“l(fā)isten”
側鏈低切濾波器：12dB/ 倍頻程，頻率20Hz – 5kHz
側鏈高切濾波器：12dB/ 倍頻程，頻率120Hz – 20kHz
閾值：‐46dBu 到 18dBu
比率：1:1 到 無窮
啟動：300us – 300ms
釋放：100ms – 2s
拐點：軟/ 硬
手動類型：峰值手動，RMS 手動
自動類型：VocalAuto, OptoAuto, PunchBag
通道直接輸出：單獨微調 ( 每個通道)
選項：Source（聲源），follow Fader（跟隨推子），
follow Mute（跟隨靜音） ( 適用于全局)
混音處理
20 個混音通道：可配置為 單聲道/ 立體聲 編組，輔助，主混音
矩陣主混音 = None, LR, LCR. LR+M(bus), LR+M(sum)
外置輸入：可分配聲源
微調：+/‐24dB 數字微調
極性：正常/ 反轉
插入：分配到任何插口，In/Out，+4dBu/‐10dBV 電平
延時：高達170ms，旁通開關
GEQ（圖示均衡器）
類型：常量1/3 倍頻程，28 波段31Hz ‐16kHz
增益：+/‐12dB
GEQ：推子翻轉模式推子條上2 個重疊的頻率庫
SEL：鍵將頻率波段設置為 0dB
RTA：緊跟著PAFL 顯示在推子條儀表上
尺寸和重量
GLD‐80 調音臺 寬 x 深 x 高
未包裝:730 x 577 x 159mm (28.7" x 22.7" x 6.2")
包裝箱包裝后:930 x 730 x 290mm (36.6" x 28.6" x 11.4")
包裝前重量:16.5kg (36lbs)
包裝后重量:21.2kg ( 46.6lbs)

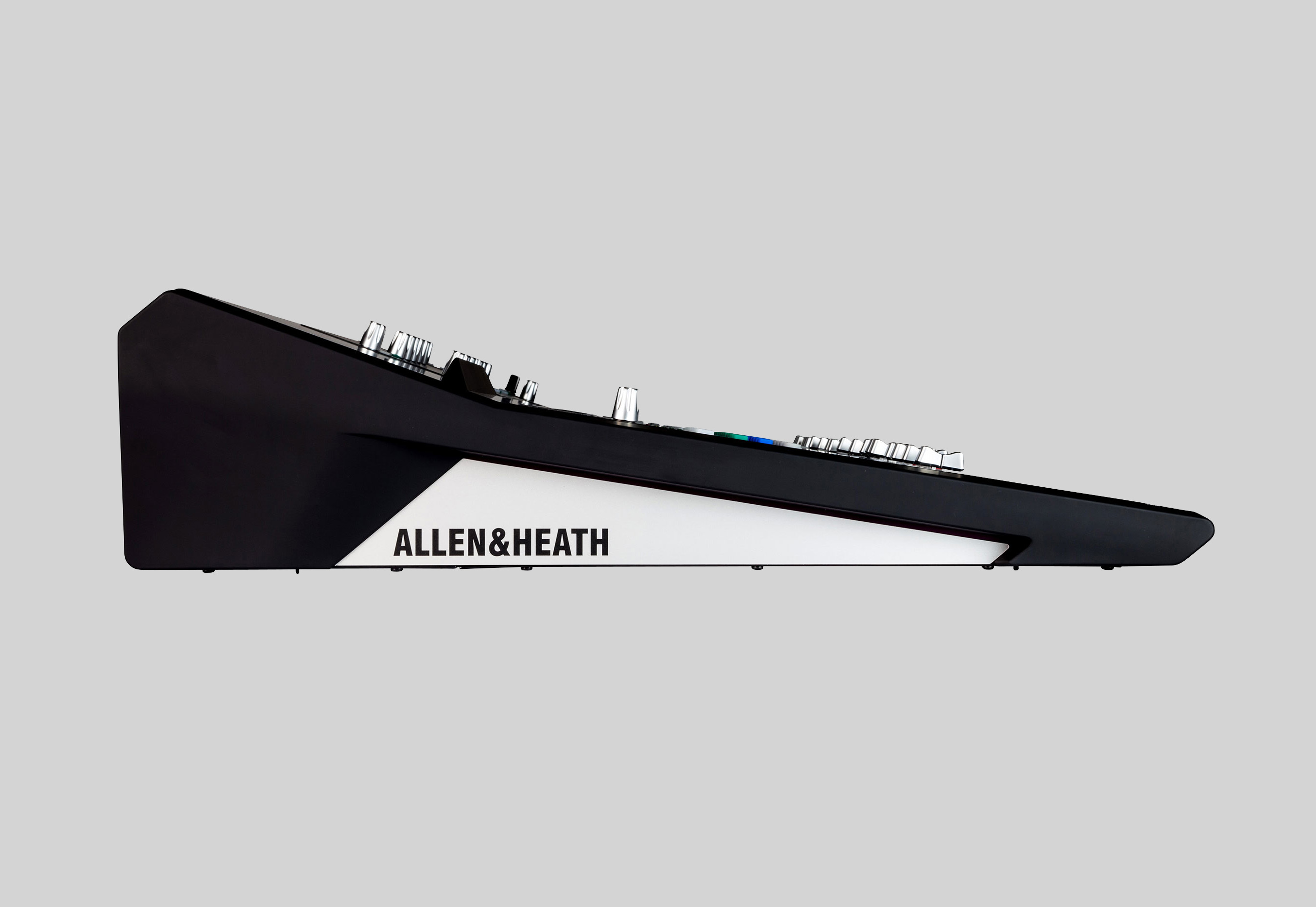

GLD‐112 調音臺寬 x 深 x 高
未包裝:1000 x 577 x 159mm (39.4" x 22.7" x 6.2")
GLD‐AR2412 音頻機架 寬 x 深 x 高
未包裝:483 x 220 x 137mm (19" x 8.6" x 5.4") 3U 機架單元
包裝箱包裝后:600 x 350 x 250mm (23.6" x 13.7" x 9.8"
包裝前重量:5kg (11lbs)
包裝后重量:6.4kg (14lbs)
GLD‐AR2412 音頻機架Width x Depth x Height
未包裝:483 x 220 x 48mm (19" x 8.6" x 1.9") 1U rack
包裝箱包裝后:600 x 330 x 143mm (23.6" x 12.9" x 5.6")
包裝前重量:3kg (6.6lbs)
包裝后重量:4.4kg (9.7lbs)
主電源
GLD‐80: 100‐240V 交流電，50/60Hz，95W 最大
GLD‐112: 100‐240V 交流電，50/60Hz，110W 最大
GLD‐AR2412: 100‐240V 交流電，50/60Hz，70W 最大
GLD‐AR84: 100‐240V 交流電， 50/60Hz，20W 最大
