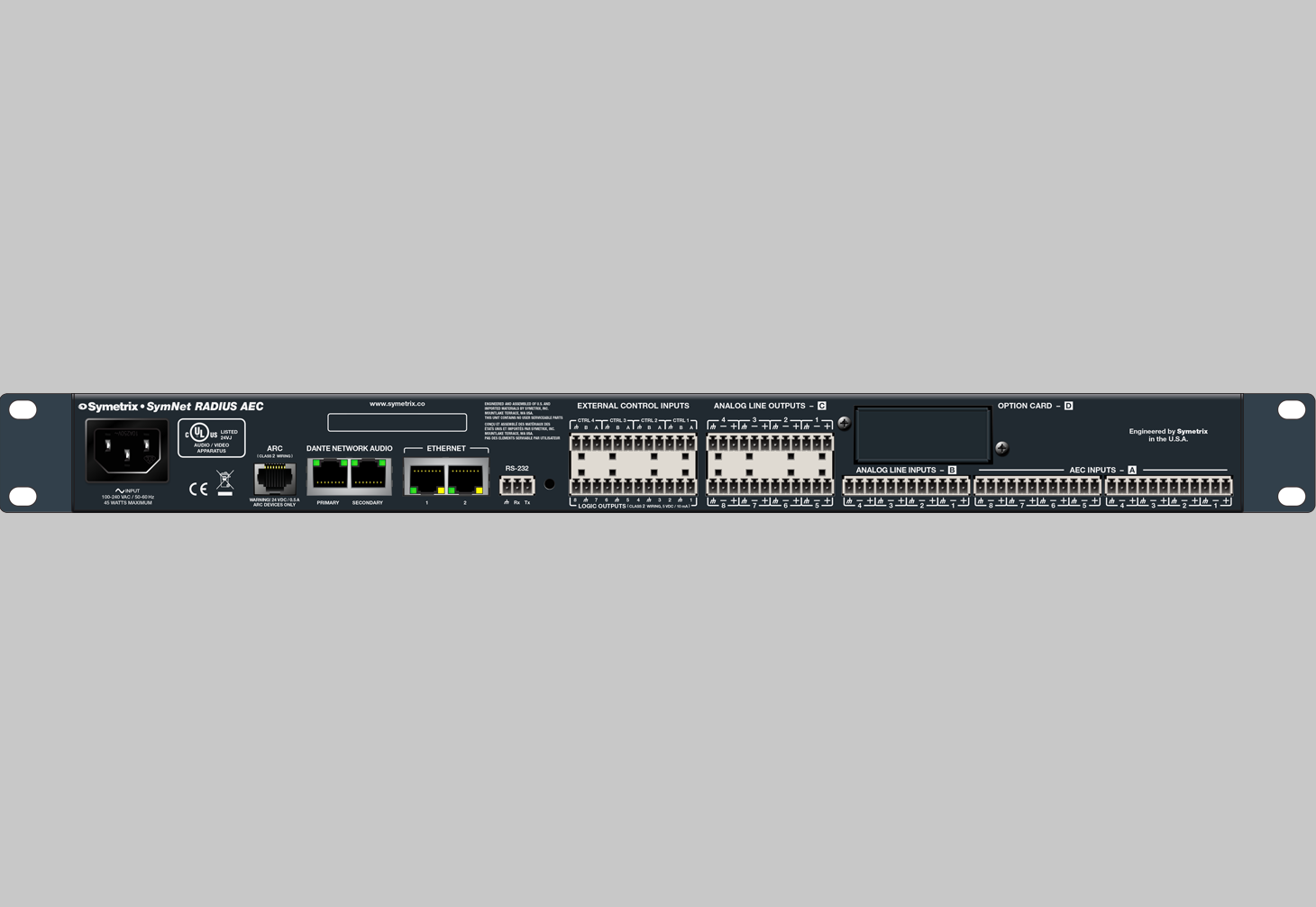

1 電源：從可拆卸IEC電源線（100-240 VAC，50-60 Hz，45W最大）接受供電。
2 ARC：將電源和RS-485數據分配到一個或多個ARC設備
3 Dante（主要）：1000 Base-T以太網端口提供128（64 x 64）通道Dante網絡音頻。
4 Dante（次級）：1000 Base-T以太網端口用于冗余Dante網絡音頻實現。
5 以太網：10/100 Base-T以太網端口用于SymNet Composer軟件控制和第三方配件控制器通過IP地址實現。具有自動分頻感應，用于直接的設備到設備連接。
6 RS-232：串行通信接口用于第三方配件控制器。端口設置：57.6kbaud（默認），8個數據位，1個終止位，無奇偶校驗，無流量控制。
7 外部控制輸入：4路模擬控制輸入能用作4個電位計輸入或8個開關輸入（+3.3 VDC參考電壓提供）。
8 邏輯輸出：8路邏輯輸出帶4對公共接地引腳。邏輯輸出在活動時為低（0V），非活動時
內部拉高（5V），并且能夠直接驅動外部LED指示燈。
9 模擬線路輸出：8路平衡模擬線路電平音頻輸出，獨立的軟件可控制標稱電平（-10 dBV與+4 dBu的參考電平），+12/-72 dB增益與靜音。
10 模擬線路輸入：4路平衡模擬音頻輸入，帶獨立軟件可控標稱電平（-10 dBV與+4 dBu的參考電平），+/- 24 dB數字微調，信號倒相與靜音。
11 AEC輸入：8路平衡模擬音頻輸入，帶獨立軟件可控前級放大增益（-50dBu, -40 dBu, -20 dBu, -10 dBV以及+4 dBu的參考電平），+/-24 dB數字微調，幻象電源，信號倒相及靜音。
12 選項輸入/輸出卡插槽：輸入/輸出卡槽接受任意可用卡，提供多達4通道的本地輸入/輸出。詳細請參考另外的SymNet輸入/輸出卡說明。
